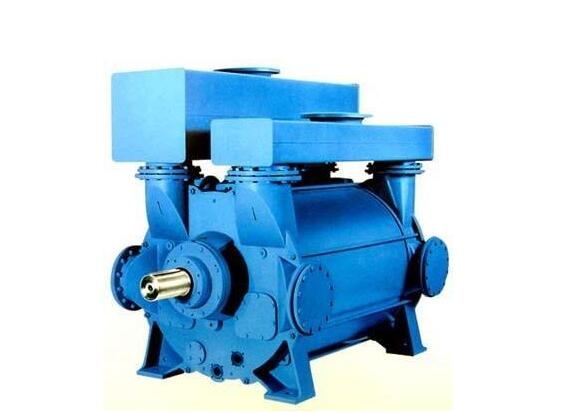

2BEA系列水環真空泵

作者：admin 發布時間：2020-06-06 16:08 瀏覽次數 :

吸入絕壓：33hPa,160hPa 　　　　　抽氣速率：2.8～353m3/min　　　　電機功率：11～560kW
產品標準：Q/FP201.1-201.3-89(epv DIN28431)　　　傳動方式：電機直聯、電機皮帶傳動

　　用途及特點：

　　2BE1系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

　　本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。

　　我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。

　　2BE1系列泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。

　　我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。

應用：

　　◆尾氣/火炬氣回收
　　◆PVC裝置中的VCM回收
　　◆循環氣壓縮
　　◆聚酯生產
　　◆液氯生產
　　◆變壓吸附(PSA)
　　◆真空結晶、過濾
　　◆原油減壓蒸餾中的塔頂真空系統
　　◆乙炔、氫氣等易燃易爆氣體壓縮
　　◆氯氣等有毒、腐蝕性氣體壓縮
　　◆各種物料的真空輸送

號含義:　2BEA 705-1BV3
2BEA-泵名稱 70-葉輪名義半徑 5-葉輪寬徑比為1.2 1-最低吸入絕對壓力代號
B-結構材料代號 V-傳動方式代號 3-軸封型式代號.

2BE水環真空泵性能表

型號	最低吸入絕壓hPa	泵轉速(r/min)	最大氣量 (m³/min)	電機功率(kW)	傳動形式	電機電壓(V)	吸入口徑	排出口徑	外型及安裝尺寸
2BEA202	33	790	9.5	18.5	皮帶	380	125	125	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		880	11	18.5	皮帶	380
		980	12	22	聯軸器	380
		1100	14	30	皮帶	380
		1170	15	30	皮帶	380
2BEA203	33	790	14	30	皮帶	380	125	125	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		880	16	30	皮帶	380
		980	18	37	聯軸器	380
		1100	20	45	皮帶	380
		1170	21	45	皮帶	380
2BEA252	33	558	20	30	皮帶	380	150	150	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		660	25	37	皮帶	380
		740	28	45	聯軸器	380
		820	30	55	皮帶	380
		880	33	75	皮帶	380
2BEA253	33	560	28	45	皮帶	380	150	150	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		590	30	55	皮帶	380
		660	35	55	皮帶	380
		740	39	75	聯軸器	380
		820	43	90	皮帶	380
2BEA303	33	466	43	55	皮帶	380	200	200	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		520	45	75	皮帶	380
		590	52	75	聯軸器	380
		660	58	90	皮帶	380
		740	62	110	聯軸器	380
2BEA353	33	390	55	75	皮帶	380	250	250	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		415	58	90	皮帶	380
		464	65	110	皮帶	380
		520	72	132	皮帶	380
		590	81	160	聯軸器	380
2BEC400	160	300	68	75	皮帶	380	300	300	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		323	80	90	減速機或皮帶	380
		367	85	110		380
		393	92	110		380
		449	110	132		380
2BEC420	160	300	90	110	減速機或皮帶	380	300	300	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		330	110	132		380
		360	120	132		380
		390	126	160		380
		420	134	185		380
2BEC500	160	242	125	130	減速機	380	350	350	泵頭安裝尺寸直聯傳動安裝尺寸皮帶傳動安裝尺寸
		266	145	185		380
		294	165	200		380
		336	190	250		6KV
		372	210	280		6KV
2BEC520	160	236	150	185	減速機	380	350	350	泵頭安裝尺寸直聯傳動安裝尺
		266	165	220		6KV
		294	205	250		380
		336	235	280		380
		336	250	315		380
2BEC600	160	200	180	185	減速機	380	400	400	泵頭安裝尺寸
		236	210	250		6KV
		266	240	280		6KV
		294	260	315		6KV
		336	285	350		6KV
2BEC620	160	200	220	220	減速機	6KV	400	400	泵頭安裝尺寸
		236	255	280		6KV
		266	290	350		6KV
		294	320	400		6KV
		336	360	450		6KV
2BEC670	160	170	305	315	減速機	6KV	500	500	泵頭安裝尺寸
		200	370	450		6KV
		236	440	560		6KV
		266	500	630		6KV
		294	550	800		6KV
